Какие есть схемы блоков питания для компьютера и ноутбука с описанием

Во время ремонта блока питания компьютера нужна схема, на которую можно ориентироваться. А если же вы ничего не понимаете в схемотехнике, то в этой статье найдете подробное описание всех узлов БП.

Общие схемы


Естественно, каждый блок питания для компьютера имеет собственную схему, поэтому рассмотреть стоит общие примеры. Но даже с ними будет куда сподручнее!

Блока питания стандарта ATX

АТХ блок питания в компьютере сейчас можно встретить наиболее часто. Так как они доминанты на рынке, скорее всего в вашем системном блоке стоит именно такой.

Вот так выглядит структурная схема компьютерных блоков питания типа АТХ.



Состоит она из:

  1. Сетевого фильтра. В него поступает электричество из розетки.
  2. Двухпозиционный выключатель. Это — кнопка, находящаяся сзади, она отвечает за запуск блока. Присутствует не всегда.
  3. Выпрямитель. Это — диодный мост, который преобразует переменное напряжение в постоянное.
  4. Высоковольтный фильтр. Набор силовых конденсаторов, гасящих остаточные импульсы.
  5. Ключ. Размыкает и замыкает цепь.

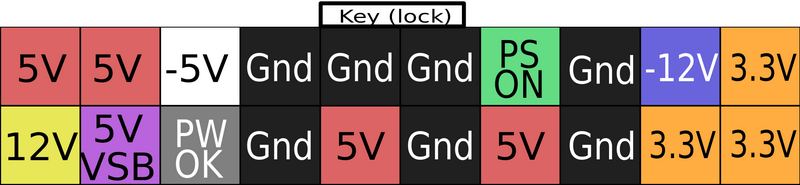

  6. Трансформатор. Он понижает напряжение до необходимых 12 и 5 вольт. Вот так выглядит распиновка штекера АТХ блока питания от компьютера.

Отдельно стоит знать о распиновке. Цветами обозначаются электрические линии (3,3, 5 и 12 вольт). Если необходимо запустить блок питания компьютера без материнской платы, можно воспользоваться перемычкой. Если замкнуть любой зеленый (PS ON) и черным (СОМ), БП запустится самостоятельно. Нужна лишь дополнительная нагрузка — в виде дисковода.

Для примера, вот принципиальная схема бп для компьютера на 350w.

Блоки питания ноутбуков


Зарядное устройство от ноутбука устроено намного проще, в сравнении с компьютерным. Вот принципиальная схема, которая во всех БП одинаковая (читается слева направо):

  1. Сначала поступает сетевое напряжение.
  2. Входит в трансформатор, который понижает его до 12 вольт (иногда до 18). На схеме изображен понижающий Tr на 28 микрогенри.
  3. После идет блок конденсаторов. Они выпрямляют напряжение, глушит импульсы и помехи.
  4. Далее идет диодный мост, преобразующий переменное напряжение и постоянное.
  5. Перед выходом установлен фильтр, гасящий последние помехи и искажения.
